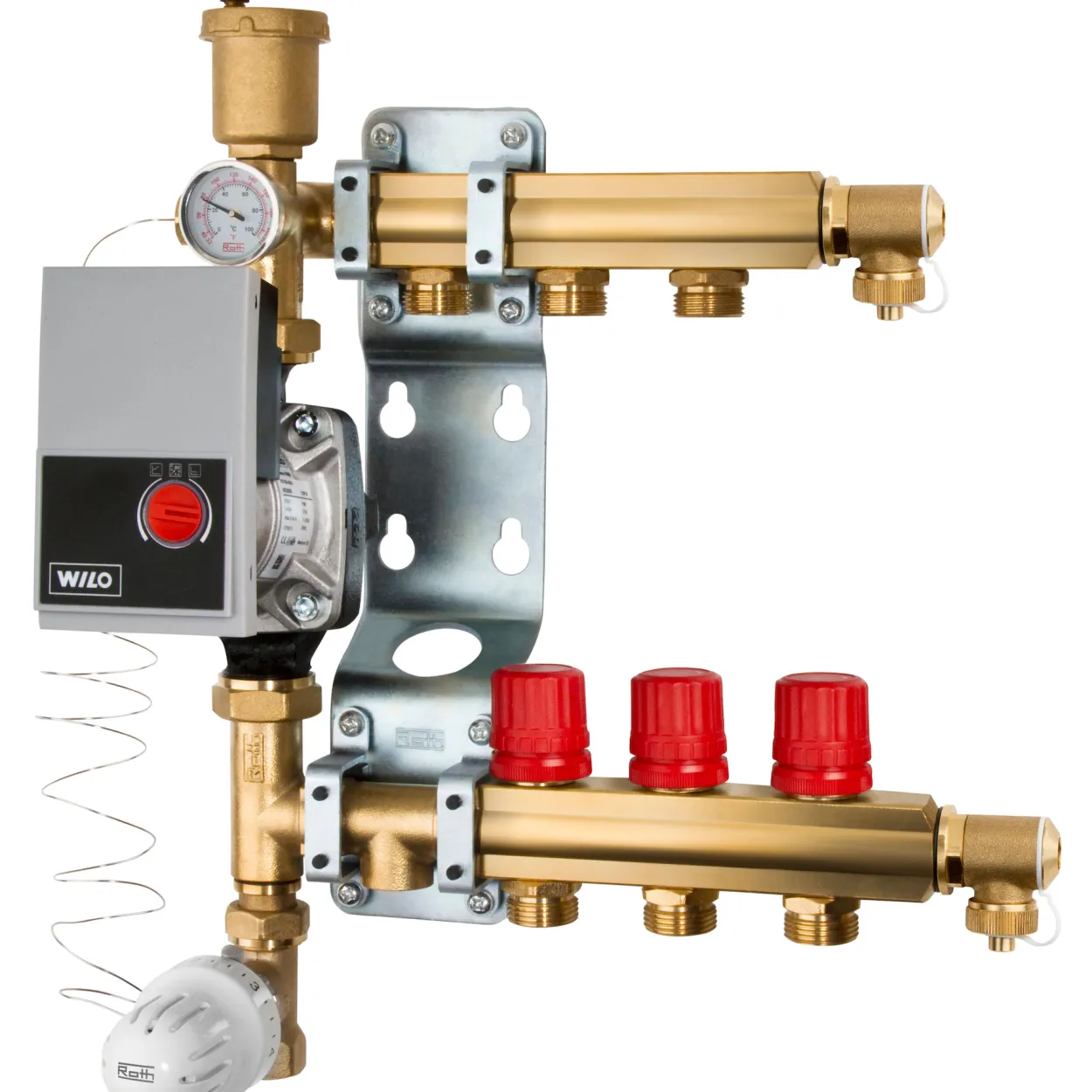

Roth shuntunit med 3 kurser

Shuntgruppen brukes på systemer der varmekilden gir en høyere framløpstemperatur enn det som skal brukes på gulvvarmesystemet. Den kan reguleres manuelt, eller monteres med alle typer Roth gulvvarmeregulering. Termostatventilen gir en enkel og presis regulering av framledningstemperaturen i gulvvarmesystemet. Temperaturen settes på termostathodet i området 20 – 60 °C, avhengig av varmetap og gulvkonstruksjon.

Den A-merkede pumpen sikrer minimalt strømforbruk. Pumpen har en kapasitet på 80 m², avhengig av det faktiske varmetapet og de valgte gulvkonstruksjonene. Pumpedelen er fabrikkmontert på venstre side av manifolden, men kan enkelt flyttes til høyre side.

Shuntgruppen leveres med en A-merket pumpe, termostatventil, termometer, automatisk luftutslipp, festebraketter og ferdigmonterte fordelerrør. Den er forhåndsmontert, med unntak av luftutslipp, strømningsventil og sensorelement.

Fordelerkoblinger kjøpes separat.

Spesifikasjoner

• Ferdigmontert (med unntak av luftutslipp, strømningsventil og sensorelement)
• Følger med: A-merket pumpe, termostatventil, termometer, automatisk luftutslipp, festebraketter og ferdigmonterte fordelerrør

Tekniske spesifikasjoner

• Maks. driftstemperatur: 95°C
• Maks. differensialtrykk: 50 kPa
• Maks. driftstrykk: 6 bar
• Pump Wilo Yonos FOR RS15 / 6-RKA
• Kontrollområde: 20 – 60 °C
• Tilkobling på hovedsiden ½ ”RG
• Tråd på gren EURO ¾ ”utv.
• Messingmateriale CW614
• Tetning EPDM
• Materiale monteringsbrakett: galvanisert stål
• Elektrisk tilkobling 230V med jord
